100ST 4对极系列伺服电机
概要:
额定功率范围：1kW~2kW，额定转矩范围：3.18~6.36Nm，最高额定转速：3000rpm，适配220v~380v电压伺服驱动器，具有高响应\高精度\高防护\低转速波动\低温升\低振动噪音等特点，可根据客户要求配置17位\23位\25位编码器
关键词：
所属分类：
电话:
邮箱:
额定功率范围：1kW~2kW，额定转矩范围：3.18~6.36Nm，最高额定转速：3000rpm，适配220v~380v电压伺服驱动器，具有高响应\高精度\高防护\低转速波动\低温升\低振动噪音等特点，可根据客户要求配置17位\23位\25位编码器
详细介绍
| 电机型号 | 100ST-03230 | 100ST-04930 | 100ST-06430 |
| 额定功率（KW） | 1.0 | 1.5 | 2.0 |
| 额定线电压（V） | 220/380 | 220/380 | 220/380 |
| 额定线电流（A） | 6.4/3.8 | 8.2/5 | 10.5/6.5 |
| 额定转速（rpm） | 3000 | 3000 | 3000 |
| 额定力矩（N.m） | 3.18 | 4.9 | 6.36 |
| 峰值力矩（N.m） | 9.54 | 14.7 | 19.1 |
| 反电势（V/1000r/min） | 33/54.5 | 40.6/65 | 40.7/68 |
| 力矩系数（N.m/A） | 0.5/0.84 | 0.6/1.02 | 0.61/0.98 |
| 转子惯量（×10-4kg.m²） | 1.82(2.3) | 2.46(2.94) | 3.07(3.55) |
| 线电阻（Ω） | 0.52/1.46 | 0.47/1.3 | 0.34/0.96 |
| 线电感（mH） | 6.1/17.4 | 5.6/15.5 | 4.18/11.8 |
| 电气时间常数（ms） | 11.73/11.92 | 11.9/11.92 | 12.3/12.29 |
| 绝缘等级 | Class F | ||
| 防护等级 | IP65 | ||
| 使用环境 | 环境温度：-20℃∽+50℃ 环境湿度：相对湿度<90%（不结霜条件） | ||

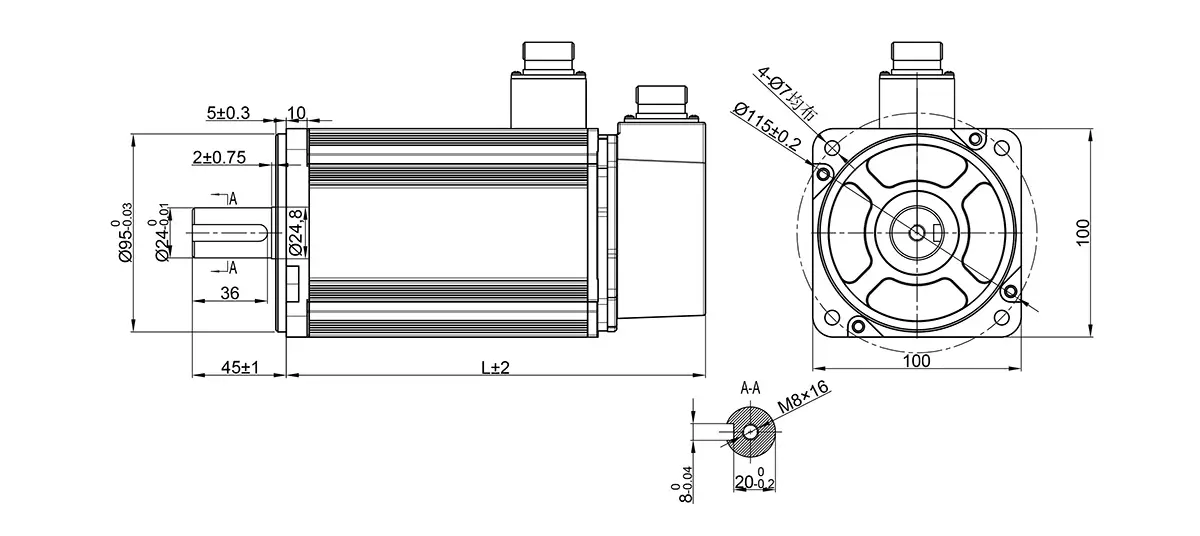

安装尺寸
| 额定力矩（N.m） | 3.2 | 4.9 | 6.4 |
| 不带抱闸尺寸（L） | 166 | 193 | 219 |
| 带抱闸尺寸（L） | 206 | 233 | 259 |
